Lättviktsisolerande brandtegel
Lättviktsisolerande eldstenar är gjorda av eldfast lera och aluminiumoxid med hög renhet, med en lämplig mängd organiska fyllmedel tillsatta. Dessa organiska fyllmedel bränns av under produktionsprocessen, vilket ger en enhetlig porstruktur. För olika temperaturklassificeringar ökar mängden aluminiumoxid som tillsätts med betyget.
Lättviktsisolerande brandtegel är lätta och har låg värmelagringskapacitet. De har också hög och jämn porositet, vilket ger utmärkt isolering. De är lämpliga för temperaturer från 900°C till 1550°C.
I enlighet med ASTM-standarder använder AB-serien ihåliga aluminiumoxidsfärer och aluminiumoxidpulver med ett kompositbindemedel, som vibreras och bränns vid höga temperaturer. Lättviktsisolerande brandtegel erbjuder utmärkt prestanda vid hög temperatur och kan säkert användas vid temperaturer upp till 1550°C.
Produktegenskaper
Låg värmeledningsförmåga och utmärkt isolering möjliggör tunnare ugnsväggar.
Låg värmekapacitet, lätt vikt och låg värmeledningsförmåga möjliggör minimal värmelagring i tegelstenarna, vilket avsevärt minskar energiförbrukningen i intermittent drivna ugnar.
Exakta dimensioner och hög bearbetningsnoggrannhet säkerställer konsekventa tegelfogar.
Fysikaliska och kemiska egenskaper
| Klassificering | YK23 | YK23 | YK26 | YK28 | YK30 | YK32 | AB96 | AB98 |
| Klassificering temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Densitet (kg/m³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Återbrännande krympning (%) JIS R2613 (°C×8h) | 0.3 （1260） | 0.4 （1260） | 0.4 （1400） | 0.6 （1500） | 0.6 （1550） | 0.6 （1600） | 0.4 （1650） | 0.3 （1700） |
| Tryckhållfasthet (MPa) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Böjhållfasthet (MPa) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Värmeledningsförmåga 350°C (W/m·K) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Termisk expansion (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Kemisk sammansättningAl2O3 (%) | 40 % | 40 % | 54 % | 62 % | 74 % | 80 % | 96 % | 98 % |
| Kemisk sammansättningFe₂O3 (%) | 1,20 % | 1,20 % | 0,90 % | 0,80 % | 0,70 % | 0,50 % | 0,40 % | 0,40 % |
| Matchande spackel | RM-1400 | RM-1400 | RM-1400 | RM-1600 | RM-1600 | RM-1750 | RM-1750 | RM-1750 |
Kemisk sammansättning
| Klassificering | B4 | B5 | B6 | B7 | C1 | C2 |
| Klassificering temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Densitet (kg/m³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Återbrännande krympning (%) JIS R2613 (°C×8h) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Tryckhållfasthet (ASTM C93, Mpa) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Böjhållfasthet (ASTMC93, Mpa) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Termisk expansion (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al2O3 (%) | 41 % | 41 % | 41 % | 62 % | 40 % | 41 % |
| Fe₂O3 (%) | 1,20 % | 1,20 % | 1,40 % | 0,90 % | 1,20 % | 1,20 % |
| Matchande spackel | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 |

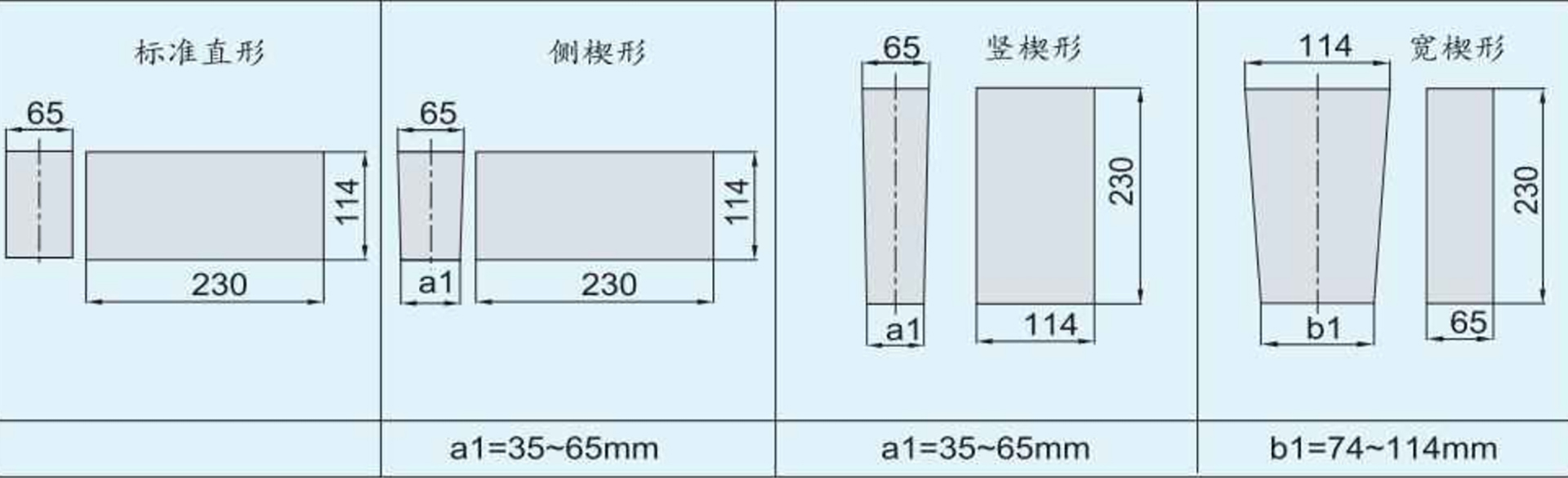

Mått
-
Introduktion till Vakuum värmebehandling Vakuumvärmebehandling är en avancerad metallurgisk process som används för att förbättra de mekaniska egenskaperna och hållbarheten hos industriella komponenter. Genom att värma upp material i en vakuummiljö minimeras oxidation och kontaminering, vilket resulterar i exakt och konsekvent materialprestanda. Denna teknik används i stor utsträckning inom industrier som flyg-, bil-, verktygstillverkning och elektronik. Förbättrad materialsty...
